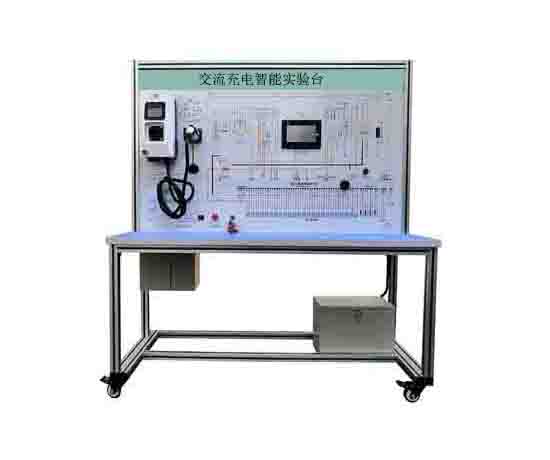

交流充電樁模擬交流充電樁模擬實訓裝置充分演示了交流充電裝置系統，充分演示了充電樁的組成、結構、原理、操作及故障排除。配套國標充電樁和車載充電座，安裝實車驅動電機運行負載。

　　簡介

　　電動汽車充電樁實訓裝置的交流充電樁符合GB/T 20234.1和GB/T20234.2的制造要求，工作電壓220VAC，工作電流8A/13A/16A。平臺人機界面LCD顯示器具有反接保護、短路保護、過壓保護、過熱保護、充電電子鎖等功能。

　　功能

　　1.充電方式有多種可供選擇:按量充電、按時間充電、按量充電、充電到滿;

　　2.詳細的原理框圖表明，充電系統和電機驅動系統實際上是可操作的;

　　3.交流充電樁模擬實訓裝置配有詳細的技術文件，包括系統原理圖、系統架構框圖、相關電路圖、相關系統引腳定義圖和操作說明;

　　4.面板采用4 mm厚的高級鋁塑板，具有耐腐蝕、耐沖擊、耐污染、防火、防潮等性能，表面經特殊工藝噴涂底漆;面板印有永不褪色的彩色電路圖和工作原理圖;通過結構圖與實物對比，學生可以直觀地了解和分析電動汽車充電和電機驅動系統的工作原理;

　　5.交流充電樁原理實訓臺充電樁原理實訓裝置可與收費管理培訓平臺連接，并由收費管理培訓平臺監控;

　　6.交流充電樁的真實充電口便于學習充電口引腳的定義和作用;

　　7.實訓裝置配有電壓表和電流表，可在充電系統工作時同步顯示電壓、電流等系統數據;

　　8.實訓裝置面板上設有點火開關、充電樁分解組件、電機驅動系統組件、電機控制器、工況指示器、電源開關、油門踏板、剎車踏板、動力電機、電池等模塊和操作開關;

　　9.面板部分采用1.5mm冷板沖壓結構，外形美觀;底架采用鋼結構焊接，表面采用噴涂技術處理，帶自鎖腳輪裝置,教學板底座配有30cm左右的桌面，方便放置數據和照明測試儀器;

　　10.實訓裝置使用的交流充電樁和充電槍插頭均來自生產車輛的標準配件;

　　11.配有充電樁智能充值卡，帶充值軟件;

　　12.實訓裝置由集中監控和收費管理集成工作臺組成;

　　13.安裝充電樁電壓表和電流表，同步顯示數據;

　　14.實訓裝置配有詳細的指導手冊和相應的實驗項目說明;

　　參數

　　1.工作環境:-20℃ ~+50℃，5% ~ 95%不冷凝;

　　2.輸入交流電壓:220伏10%輸出交流電壓:220伏10%輸出最大電流:16A/32A;

　　3.儲存環境:-25℃ ~+70℃，5% ~ 95%不冷凝;

　　4.絕緣電阻:輸入電路與地、輸出電路與充電樁輸入輸出之間;

　　5.標高:≤1000米;

　　6.絕緣電阻≥ 10m ω;

　　7.外形尺寸:380*260*1110(W*H*D);

　　8.中等強度:交流樁可承受各回路與外露導電部分之間，獨立回路之間的2KV(50Hz)交流試驗電壓，試驗持續1分鐘;

　　9.額定交流頻率:50Hz;
