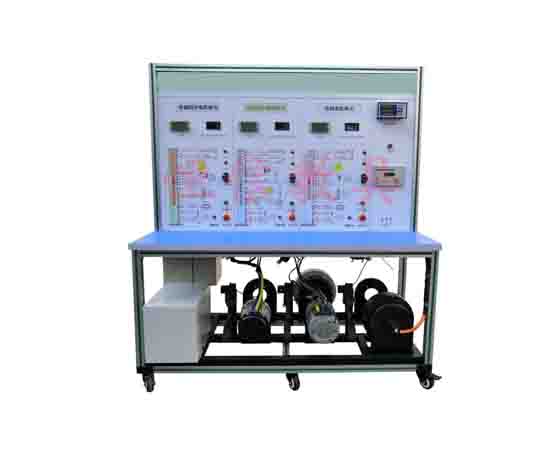

新能源汽車電機驅動實驗系統教學實訓臺以新能源汽車驅動系統為基礎進行設計，包括整流器實驗卡、電機實驗卡、變流器實驗卡，配有多媒體課程軟件及3D虛擬仿真教學軟件，通過軟硬件結合完成新能源汽車驅動系統教學與實驗課程，下面由小編為您詳細介紹!

　　系統組成

　　1.“變頻器技術”、“異步電機技術”、“新能源汽車電機驅動”多媒體課程軟件的安裝光盤；

　　2.1個可三相逆變及自整流的變流器實驗卡；

　　3.包含交流異步、永磁同步、開關磁阻、直流有刷、直流無刷電機的新能源汽車驅動電機及控制器3D虛擬仿真教學軟件；

　　4.1個帶DC-Link電容的DC-Link充電電路和制動斬波器的實驗卡；

　　5.1個電機實驗卡(包含定子和三相繞組、電容和帶恒流電源的溫度傳感器、三種轉子和飛輪)；

　　功能

　　1.實驗箱配有內置三相變頻器，頻率0-150HZ可調;輸出V幅度0-40可調，實現調制模式在Sine、V-Sine、Block、SV-LIN和SV-Sine之間可調；

　　2.變流器實驗卡：具備自整流功能，基于微控制器的PWM模塊，帶指示燈的6個MOSFET晶體管，中間電壓高達40V，輸出電流達1A，軟件控制的多路復用器，用于同時測量多路電壓和電流，通過LED燈指示MOSFET的開關狀態，MOSFET的控制可通過相應虛擬儀器實現手動控制或者自動控制，實現逆變器的控制原理及結構組成的理論教學及電路仿真檢測實驗；

　　3.新能源汽車電機驅動實驗系統的實驗卡配套多媒體課程軟件集成虛擬測量儀器(示波器、電壓表、電流表、函數發生器、脈沖發生器、任意信號發生器等等通用工具)，專用工具包括：變頻控制、頻率轉換器、頻閃燈、電機控制(包括交流啟動控制、V/f電機控制)、空間矢量控制、三相變頻器；

　　4.整流器實驗卡有設置DC-Link電容的DC-Link充電電路和制動斬波器，帶有IGBT及驅動電路及指示燈、制動電阻、預充繼電器、預充電阻、電流模擬、負載指示燈組成，可實現三相電能量回收制動控制原理及檢測實驗，同時測量多路電壓和電流，完成相關課程及實驗；

　　5.新能源汽車驅動電機及控制器3D虛擬仿真教學軟件：交流異步、永磁同步、開關磁阻、直流有刷、直流無刷電機3D整體結構展示、3D零部件展示、帶3D動畫的工作原理、控制器的工作原理等；

　　6.電機實驗卡配置鼠籠式、永磁和繞組開路型轉子，轉子可在電機工作中或者停機時任意更換，電機實驗卡可獨立工作，也可以與變流器實驗卡或主實驗箱連接工作完成交流異步與永磁同步電機工作原理及結構組成的理論教學及電路仿真檢測實驗；

　　以上內容就是介紹的新能源汽車電機驅動實驗系統實訓臺：http://bzzchnt.com/xb-qt/910.html，希望對訂購新能源電機測試系統的朋友們有所幫助,可能會出現介紹錯誤，看到請馬上聯系我們改正，想了解其中更多內容以及行情資訊，歡迎收藏本站，也可電話聯系我們索要設備的功能參數等，或者直接實地考察，也可電話微信溝通訂購等!
